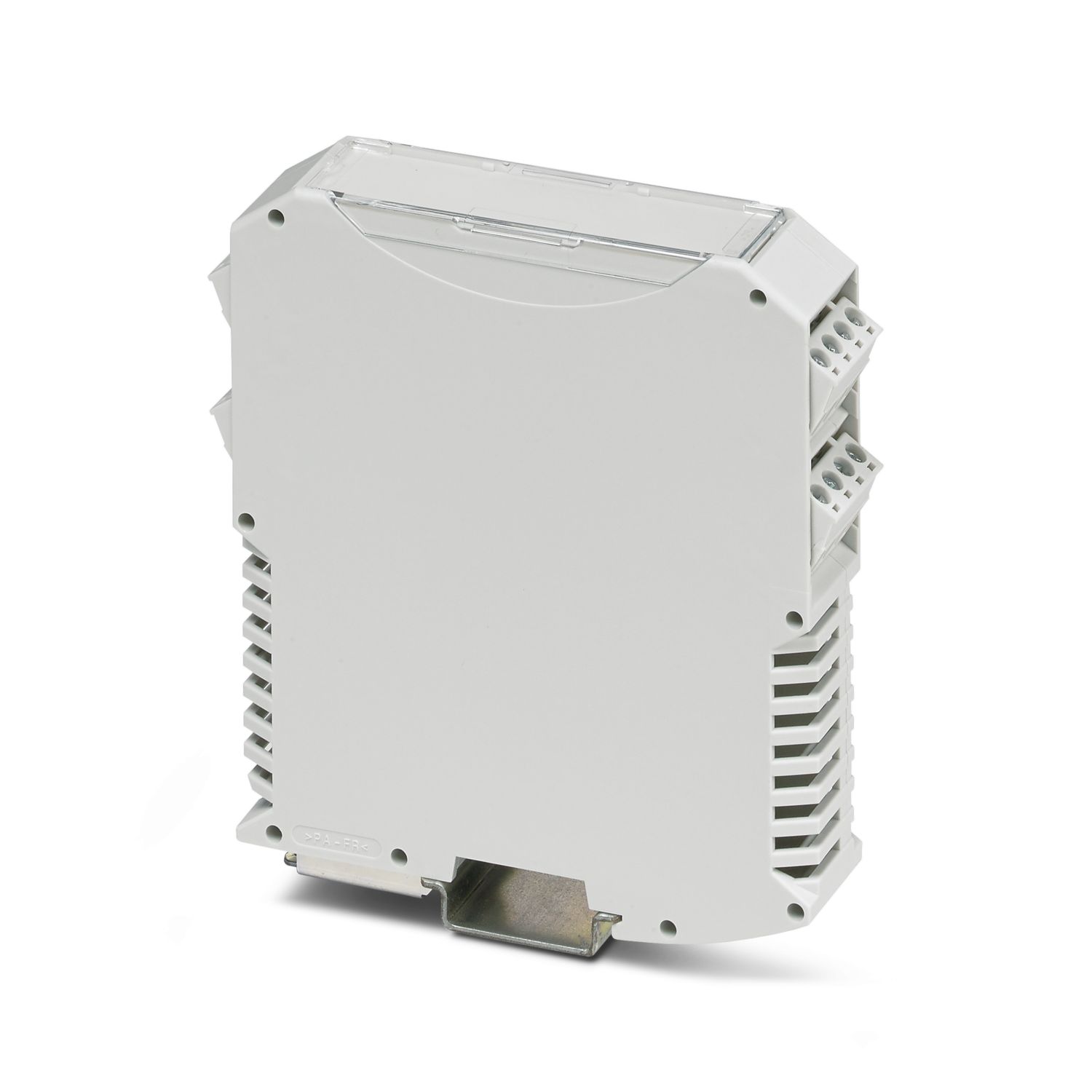

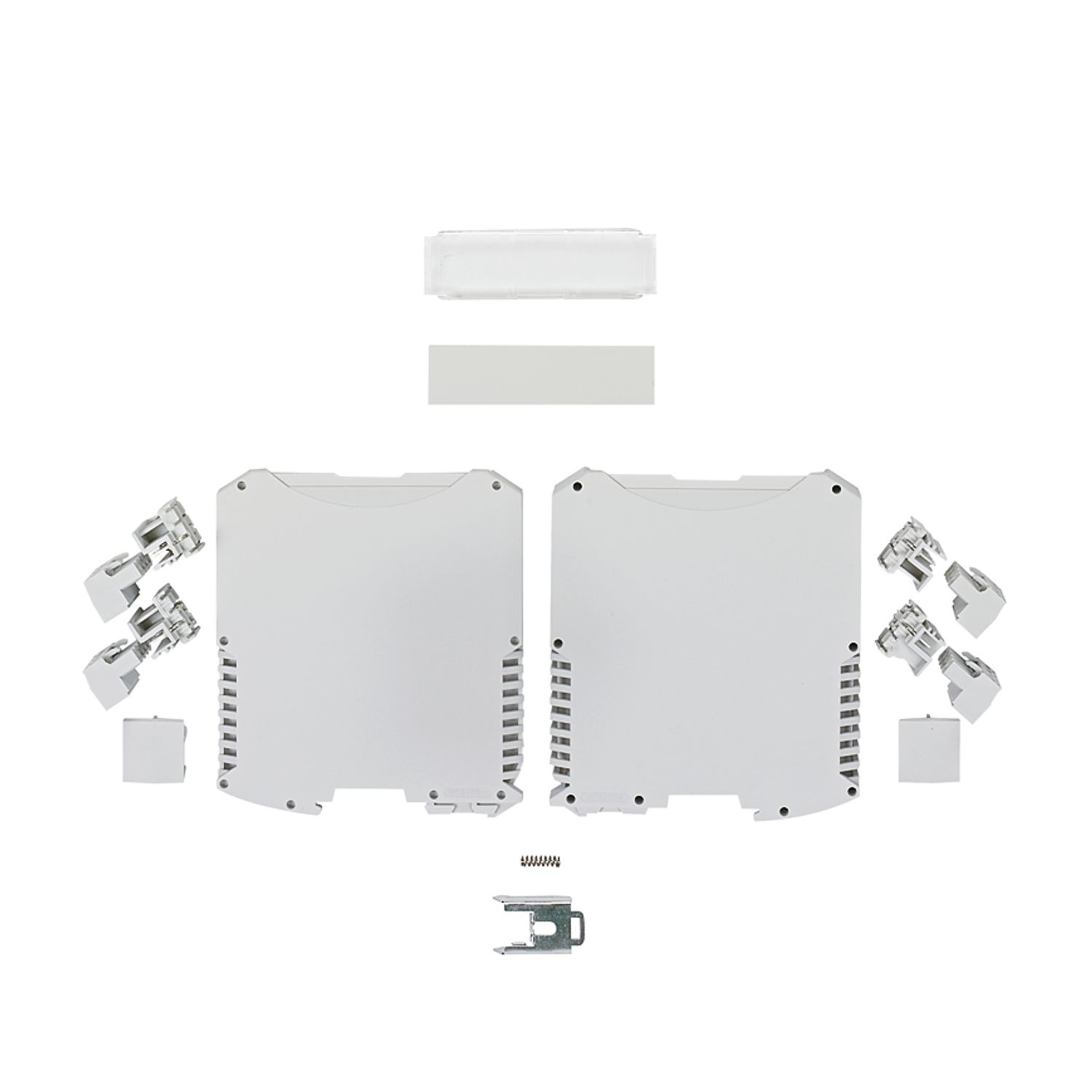

Bipol Steuerung

Beschreibung

1. Produktbeschreibung

Die Dipol-Steuerung 24 V von Tjard Sass Garagen Software ist ein Steuerbaustein zur polwendenden Ansteuerung von 24-V-DC-Lasten (z. B. DC-Motor, Linearantrieb, Klappe/Tor „Auf/Zu“).
Über zwei Steuereingänge (AUF / ZU) wird an zwei Ausgangsklemmen eine umgekehrte Polarität ausgegeben, sodass sich die Drehrichtung bzw. Bewegungsrichtung der angeschlossenen Last umkehrt.

2. Funktionsprinzip (Polwendeschaltung)

Je nach aktivem Eingang wird die Ausgangspolarität automatisch vertauscht:

• Eingang “AUF” aktiv: Ausgang 1 = +24 V, Ausgang 2 = 0 V (GND)
• Eingang “ZU” aktiv: Ausgang 1 = 0 V (GND), Ausgang 2 = +24 V

Damit eignet sich die Steuerung ideal für Anwendungen, bei denen eine Last durch Polumkehr in zwei Richtungen betrieben wird.

3. Betriebsarten (Besonderheit: Impulsfunktion über Klemmen 10/11/12)

Die Steuerung verfügt über eine einstellbare Betriebsart für die Steuereingänge.
Über die Klemmen 10 / 11 / 12 kann gewählt werden, ob die Eingänge direkt (1:1) durchgeschaltet werden oder ob die Ausgänge impulsweise angesteuert werden – unabhängig davon, wie lange der Eingang anliegt.
